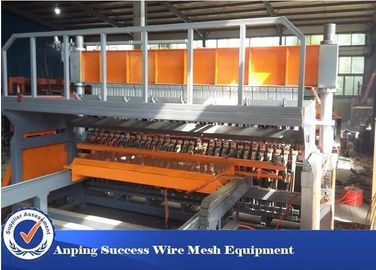

स्वत: तार जाल वेल्डिंग मशीन मुख्य रूप से बाड़ और फर्श छत तार जाल वेल्ड करने के लिए प्रयोग किया जाता है।
ऑपरेशन प्रक्रियाएं: उपकरण द्वारा जरूरी वाल्प्स और wefts को एक स्वचालित सीधा कटिंग मशीन द्वारा पूर्व-आकार की जाती है, वांग्स को इसी ताने नाली पर रखा जाता है, और wefts को इसी वांग नाली में रखा जाता है, और एक फॉल फीडर स्वत: के लिए नियंत्रित होता है एक स्टेपर मोटर के माध्यम से क्रमशः रिक्त और वेल्डिंग; स्टेपर मोटर सटीक और वर्दी ग्रिड सुनिश्चित करने के लिए एक मेष ड्राइंग प्रक्रिया को नियंत्रित करता है।
दोनों ग्रिड आकार और वेल्डिंग पैरामीटर ऑपरेशन पैनल पर प्रत्यक्ष इनपुट द्वारा सेट होते हैं, जो ऑपरेशन में सरल और सटीक है ..
तार का व्यास | 3-6mm | रेटेड वोल्टेज | 380V |
वेल्डिंग एपर्चर | 50 * 50-300 * 300 मिमी | मूल्यांकित शक्ति | 750kva |
वेल्डिंग चौड़ाई | 2500 मिमी | आयाम | 6x3.2x1.8m |
ताना मात्रा | 48 | मशीन वजन | 4.2t |
वेल्डिंग की गति | 60 गुना / मिनट | वेल्डिंग जाल लंबाई | 6-12 एम |
कार्य प्रक्रिया
1. दूध पिलाने: क्रॉस वायर एंड लाइन तार दोनों पूर्व-कट तार हैं। क्रॉस तारों को मैन्युअल रूप से ढालना खिलाया जाता है, तो वायर स्वतः ऑटोमैटिकली गिर रहा है, जबकि लाइन तारों को सर्वो मोटर द्वारा स्वचालित रूप से खिलाया जाता है।
2. वेल्डिंग: मुख्य मशीन वेल्डिंग शुरू करती है और एक तुल्यकालिक नियंत्रण तकनीक को गोद लेती है, दोनों शाखा नियंत्रण वेल्डिंग का समय और वेल्डिंग का समय एक पीएलसी डिजिटल प्रोग्रामिंग सिस्टम द्वारा नियंत्रित होता है, और ताकना आकार केवल एक टच स्क्रीन कंट्रोल पैनल पर सीधे इनपुट द्वारा समायोजित किया जा सकता है ; वेल्डिंग पावर न्युमेटिक है, और वेल्डिंग का दबाव आसानी से और आसानी से समायोजित किया जा सकता है।
3. वेल्डिंग खत्म: पूरे मेष वेल्डेड होने तक सर्वो मोटर एक स्वचालित मेष ड्राइंग प्रोसेस को नियंत्रित करता है, और स्वचालित मेष कनेक्टिंग और डिस्चार्जिंग सिस्टम शुरू हो गया है; अगले जाल की वेल्डिंग शुरू हो गई है।
मशीन शुरू की है
छोटे और मध्यम आकार के स्टील मेष के बड़े पैमाने पर उत्पादन के लिए पूर्व-सीधा और कट, सरल और कॉम्पैक्ट वेल्डिंग उत्पादन लाइन के निर्माण में इस्तेमाल किए जाने वाले वायवीय स्टील जाल वेल्डिंग मशीन प्रकार, वेल्डेड और अन्य वेल्डेड मेष बाड़ हो सकते हैं। मूल मल्टी-स्टेज इलेक्ट्रिक प्रतिरोध वेल्डिंग सिद्धांत, ऊर्ध्वाधर सलाखों, सेट आवश्यकताओं के अनुसार क्षैतिज सलाखों, एक ठोस मेष में वेल्डेड। उपयुक्त ठंड-रोल किए गए स्टील रिबर्ड स्टील, हॉट-रोल या ठंड-रोलिंग चिकनी स्टील सलाखों हो सकती हैं।
सामान
1. वायु टैंक
2. हवा कंप्रेसर
3. तार सीधा और काटने की मशीन
4. अटेरन
तकनीकी पैमाने
आदर्श: | जेजी-05 | नेट चौड़ाई: | 2500 मिमी |
---|---|---|---|
कार्य स्पीड: | 60 | मूल्यांकित शक्ति: | 2000KVA |
मेजबान आकार: | 4 * 3.4 * 2.6 | वजन: | 8t |
तार का व्यास | 5mm-12mm | ताना खिला | पूर्व में कटौती |
वेट की दूरी | मिन। 50 मिमी | वफ़ण भोजन | पूर्व में कटौती |
ताना दूरी | 100mm-300 मिमी | बिजली की आपूर्ति | AC380V-440V |
ताना मात्रा | 26 | वेल्डिंग चौड़ाई | 2500 मिमी |
मेष लंबाई | 12M | वेल्डिंग की गति | 45 गुना / मिनट |
आयाम | 10 * 3.4 * 1.8 (एम) | वेल्डिंग क्षमता | 12mm + 12mm |
मशीन शुरू की
मशीन तुल्यकालिक नियंत्रण तकनीक को गोद लेती है, वेल्डिंग समय दोनों, अलग वेल्डिंग डिजिटल पीएलसी प्रोग्रामिंग सिस्टम हैं, जिनमें टच स्क्रीन के लिए इनपुट पैनल, ऑपरेशन अधिक प्रेरक, तर्कसंगतता, और एक संपीड़न, उप-उप-वेल्डिंग विशेषताओं हैं। मशीन का सबसे बड़ा फायदा यह है कि छेद के वफ़ और वाफ के बीच का आकार एक ही माध्यम में दिखाई दे सकता है।
मैकेनिकल उपयोग करता है
बाड़ (सड़क, रेल) बाड़, एक निचले तल के साथ ऊपर डालना
मशीन पैरामीटर
वेल्डिंग तार व्यास | 3mm-6 मिमी | रेटेड वोल्टेज | 380V |
वेल्डिंग एपर्चर | 50 * 50-300 * 300 मिमी | रेटेड वोल्टेज | 750KVA |
वेल्डिंग चौड़ाई | 2500 मिमी | आयाम | 6 * 3.2 * 1.8 एम |
ताने की संख्या | 48 | मशीन वजन | 4.2t |
वेल्डिंग की गति (बीट्स / मिन) | 60 |
खिला मोड
तौलिया एक सीधे मोड में काट रहे हैं, वाल्प्स कुंडल तार हैं
गेहूं के रिक्त तंत्र तंत्र को एक कूदनेवाले से लेता है और एक समान और रिक्त स्थान में सटीक होता है, साफ-सुथरा किनारों (पूर्ण-स्वचालित वेल्डिंग) के कारण एक छिड़काव मोड में वेल्डिंग की आवश्यकता नहीं होती है; एक विद्युत इलेक्ट्रॉनिक तुल्यकालिक नियंत्रण प्रौद्योगिकी को अपनाया जाता है, वेल्डिंग समय और शाखा नियंत्रण वेल्डिंग दोनों एक डिजिटल एकीकृत सर्किट द्वारा बनाई गई हैं, नियंत्रण सटीकता उच्च है, वेल्डिंग स्पोर्ट्स फर्म हैं, और जलाएं का गठन नहीं किया जा सकता।
मैशस एक लोचदार पुल रॉड और एक ग्रिड पोजीशनिंग डिवाइस द्वारा खींचा जाता है, ताकि ग्रिड को आयामी सटीकता में थोड़ा और उच्च समायोजित करना आसान हो, और वेल्डेड मैश के एपर्चर को एक निश्चित सीमा में यादृच्छिक रूप से समायोजित किया जा सकता है।
आवेदन
खेती की मेज़ और पोल्ट्री मेज़
तार का व्यास | 1.8-3.2mm | रेटेड वोल्टेज | 380V-420V (अनुकूलित) |
वेल्डिंग एपर्चर | 25 * 25-200 * 200 मिमी | मूल्यांकित शक्ति | स्वनिर्धारित |
वेल्डिंग चौड़ाई | 1200 मिमी | आयाम | 1.8x2.5x1.8m |
ताना मात्रा | 25 | मशीन वजन | 3.2t |
वेल्डिंग की गति | 80times / मिनट | वेल्डिंग की लंबाई | स्वनिर्धारित |
उपरोक्त मापदंडों को ग्राहकों की आवश्यकताओं के अनुसार बदला जा सकता है
सामान
1. तार सीधे और काटने की मशीन
2. अटेरन
विशेष विवरण
स्वचालित वेल्डेड मेष मशीन जेजी
1. चौड़ाई: 1200 मिमी-3000 मिमी
2. वायर व्यास: 1.4 मिमी-2.5 मिमी
3. जाल: 50 * 50-200 * 200 मिमी
स्वचालित वेल्डेड मेष मशीन जेजी
विषमता: बॉक्स-शैली का समर्थन, उच्च स्थिरता, कम शोर, एक में ई-मशीन, सीधा और तार स्वचालित रूप से भेजें। वेल्डेड वायर जाल 1.4-2.5 मिमी के लिए प्रयुक्त
वेल्डिंग तार व्यास | 1.4-2.5mm | रेटेड वोल्टेज | 380 वी, 420 वी (अनुकूलन योग्य) |
वेल्डिंग एपर्चर | 50X50-200X200MM | मूल्यांकित शक्ति | स्वनिर्धारित |
वेल्डिंग चौड़ाई | 1200 मिमी | आयाम | 1.8x2.5x1.8m |
ताना मात्रा | 25 | मशीन वजन | 3.2t |
वेल्डिंग की गति | 80times / मिनट |
